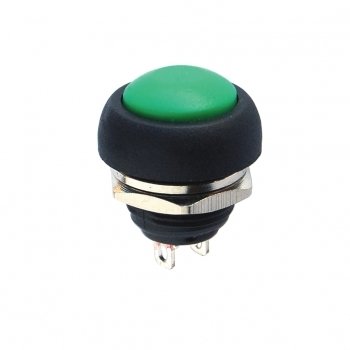

Buton Ø12mm
IC-184 plastik buton, panel ve cihaz uygulamalarında kullanılan anlık (momentary) basmalı switchtir. Hafif ve dayanıklı plastik gövdesi sayesinde elektronik projeler, kontrol panoları ve düşük akımlı uygulamalarda yaygın olarak tercih edilir. Basıldığında devreyi iletir, bırakıldığında eski konumuna döner.
Çalışma prensibi:
Butona basıldığında devre iletime geçer.
Buton bırakıldığında devre eski konumuna döner.
Genellikle NO (Normalde Açık) kontak yapısına sahiptir.
Temel Özellikler
Model: IC-184
Tip: Plastik basmalı buton (anlık)
Kontak Şekli: NO (Normalde Açık)
Çap: 12 mm / 16 mm (modeline göre)
Nominal Voltaj: 250 V AC / 12-24 V DC
Nominal Akım: 1 A
Montaj: Panel montajlı, lehim bağlantılı
Çalışma Sıcaklığı: –20 °C ~ +70 °C
Mekanik Ömür: >100.000 basma döngüsü
Kullanım: Elektronik projeler, kontrol panoları, LED devreleri, otomasyon uygulamaları
Nasıl Kullanılır?
Montaj:
Buton panel üzerine yerleştirilir ve sabitlenir.
Bağlantı:
Devreye seri bağlanır ve anlık kontrol amacıyla kullanılır.
Örnek LED uygulaması:
Adaptörün (+) hattı butonun bir ucuna bağlanır.
Butonun diğer ucu LED’in (+) girişine bağlanır.
(–) hat doğrudan LED’e bağlanır.
