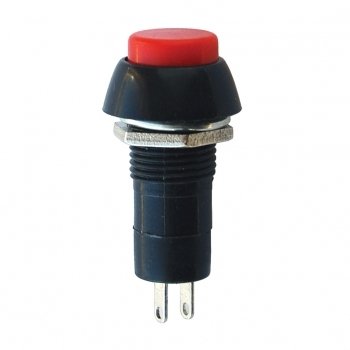

Buton Ø12mm NK (Ters Kontak)
IC-187 ters kontak buton, kapak veya panel uygulamalarında kullanılan NC (Normalde Kapalı) mini switchtir. Kapak kapalıyken devreyi keser, kapak açıldığında veya butona basıldığında devreyi tamamlar. Özellikle dolap içi LED aydınlatma, çekmece ve vitrin uygulamaları için idealdir.
Çalışma prensibi:
-
Kapak kapalıyken veya buton bırakıldığında kontak devreyi keser (iletim yok).
-
Kapak açıldığında veya butona basıldığında kontak iletimi sağlar → ışık veya sistem aktif olur.
-
Bu ters kontak yapısı, enerji tasarrufu ve otomatik kontrol için uygundur.
Temel Özellikler
-
Model: IC-187 Ters Kontak
-
Tip: Ters (kapak / anlık) switch
-
Kontak Şekli: NC (Normalde Kapalı)
-
Çap: ~12 mm
-
Nominal Voltaj: 250 V AC / 12-24 V DC
-
Nominal Akım: 1 A
-
Montaj: Panel veya dolap montajlı, lehim ile bağlanabilir
-
Çalışma Sıcaklığı: –10 °C ~ +60 °C
-
Mekanik Ömür: >100.000 basma / açma döngüsü
-
Kullanım: Dolap içi LED aydınlatma, çekmece, vitrin, elektronik ve otomasyon sistemleri
Nasıl Kullanılır?
-
Montaj: Switch, dolap kapağı veya panel üzerine yerleştirilir. Kapak kapandığında switch basılı kalacak şekilde konumlandırılır.
-
Bağlantı: Devreye seri bağlanır:
-
Adaptörün (+) hattını switch’in bir ucuna bağlayın.
-
Diğer ucunu LED veya sistemin (+) girişine bağlayın.
-
(–) hattı direkt LED’e veya sisteme bağlayın.
-
-
Test: Kapak açıp kapatılarak veya butona basıp bırakılarak sistemin doğru çalıştığı kontrol edilir.
Not: IC-187 Ters Kontak Buton, özellikle low-voltage (12/24 V) devrelerde güvenli kullanım sağlar. 220 V AC sistemlerde ise mutlaka uygun izolasyon ve güvenlik önlemleri gerekir.
