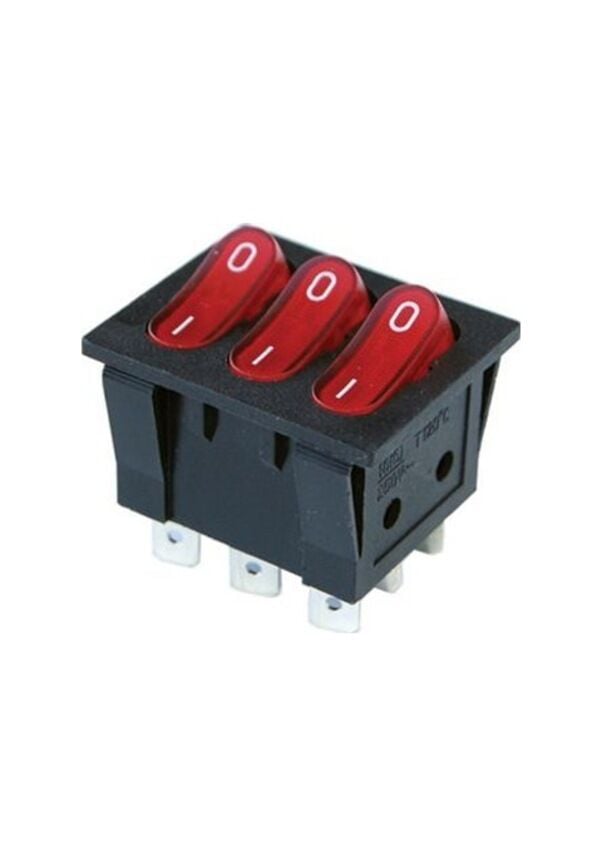

Üçlü Işıklı Anahtar ON-OFF 9P

IC-135 Üçlü Işıklı 9 Bacaklı Anahtar Nedir?

IC-135 üçlü ışıklı 9 bacaklı anahtar, tek gövde üzerinde üç ayrı anahtar ve her anahtar için bağımsız ışık göstergesi bulunan panel tipi kontrol anahtarıdır. 9 bacaklı yapısı sayesinde her anahtarın aydınlatması ve kontağı ayrı ayrı kontrol edilebilir. Elektrik panoları, cihaz kontrol üniteleri ve elektronik uygulamalarda çoklu devre kontrolü için kullanılır.

Çalışma prensibi:
Her anahtar bağımsız çalışır.
Anahtar açık konumdayken ilgili devre iletime geçer ve ışık göstergesi yanar.
Anahtar kapalı konumdayken devre kesilir ve ışık söner.

Temel Özellikler

Model: IC-135
Tip: Üçlü ışıklı anahtar
Bacak Sayısı: 9 bacaklı
Kontak Şekli: ON / OFF
Anahtar Sayısı: 3 adet
Işık Durumu: Işıklı
Nominal Voltaj: 250 V AC
Nominal Akım: 6 A / 10 A (modeline göre)
Montaj: Panel montajlı
Gövde Yapısı: Plastik
Çalışma Sıcaklığı: –20 °C ~ +60 °C
Mekanik Ömür: >50.000 anahtarlama
Kullanım: Elektrik panoları, cihaz kontrolü, elektronik projeler, çoklu devre ve durum göstergeli uygulamalar

Nasıl Kullanılır?

Montaj:
Anahtar panel üzerine yerleştirilir ve sabitlenir.

Bağlantı:
Her anahtarın kontağı ve ışık bağlantısı ayrı olacak şekilde 9 bacak kullanılarak devreye bağlanır. Her anahtar kendi devresini ve kendi ışık göstergesini kontrol eder.
